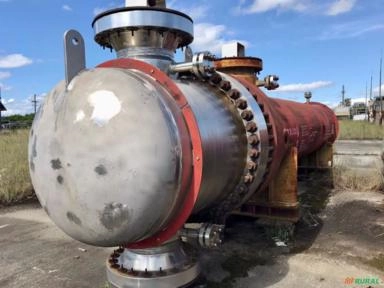

Trocador de Calor Tubular em Aço Inox

Trocador de Calor

Trocador de Calor.

Equipamento novo

Fabricante e Local  WALTER TOSTO S.P.A / CHIET SCALO -  ITALY

Número de Serie do fabricante 10128.2

Ano de Fabricação 2011

NR - 13 CLASSE A-GRUPO 2-CATEGORIA 1

Temperatura de Projeto Lado do casco 330 °C

Temperatura de Projeto Lado dos Tubos 275 °C

Pressão de Projeto Lado do casco 5687.84 KPa  |  58 Kgf/cm²

Pressão de Projeto Lado dos Tubos 6452.75 KPa  | 65.8 Kgf/cn²

Sobrespessura para Corrosão Lado Casco 3

Sobrespssura para Corosão Lado do Tubos 3 (O FOR TUBES)

Pressão Máxima de Trabalho Admissível Lado Casco 5766.29 KPa  | 58.8 Kgf/cm²

Pressão Máxima de Trabalho Admissível Lado do Tubos 6742.05 KPa  | 68.75 Kgf/cm²

Limitada por Tampo

Pressão de Teste Hidrostático Lado Casco 7496.18 KPa  |  76.44 Kgf/cm²

Pressão de Teste Hidrostático Lado dos Tubos 8765.15  |  89.38 Kgf/cm²

Agua do Teste  |  Água

Alívio de Tensões Casco SIM

Alívio de Tensões dos Tubos SIM

UT - Tofd Examinação Total (CODE CASE 2235-9)

Serviço com H2 Lado Casco SIM
Serviço com H2 Lado dos Tubos SIM

Serviço com H2 S Lado do Casco SIM

Serviço com H2 S Lado dos Tubos SIM

Projeto para Pressão Diferencial Não

Numero de Tubos 365 U

Diâmetro dos Tubos 25.4 x 1.829 MIN.

Comprimento do Tubos 6096 mm

Área de Troca 342 m²
Peso vazio 23.300 kg

Para um feixe tubular U-bundle, a área externa de troca térmica por tubo é:

Onde:

N = 365 tubos

L = 6096 mm = 6,096 m (comprimento de cada perna do U)

D = 25,4 mm = 0,0254 m (diâmetro externo)

Fator 2×L porque cada tubo tem duas pernas (formato U)

Equipamento pressurizado sob carga de nitrogenio.

📞
