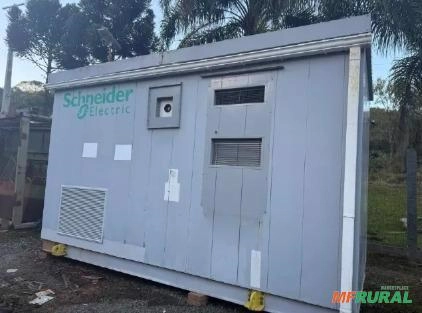

Subestação Compacta Schneider Electric

1000 kVA - 13,8 kV / 380-220 V

Subestação compacta Schneider Electric (E-House), fabricada em 2015, pronta para operação em indústrias, usinas e empreendimentos de médio e grande porte.
Equipamento em excelente estado de conservação, com todos os componentes originais.

Especificações Técnicas
Estrutura Geral
Tipo: E-House (Subestação Compacta Pré-fabricada)
Projeto: DE-PWH-3.34569
Dimensões (A x L x P): 3,44 m x 2,66 m x 5,32 m
Massa Total: 8.700 kg
Grau de Proteção:
Sala do Transformador: IP43
Sala dos Painéis: IP55

Transformador
Fabricante: Schneider Electric Brasil Ltda
Tipo: Transformador Seco, Trifásico, Encapsulado em Resina
Potência: 1000 kVA
Ano de Fabricação: 2015
Tensão Primária (AT): 13.800 V (com derivações até 11.400 V)
Tensão Secundária (BT): 380/220 V
Impedância: 5,5 %
Frequência: 60 Hz
Classe de Isolação: 15 kV
Classe de Temperatura: F
Elevação de Temperatura: 105 ºC
Refrigeração: AN (Ar Natural)
Diagrama Fasorial: Dyn1
Massa: 2.280 kg
Cubículos de Média Tensão - SM6
Modelo: Schneider Electric SM6 (isolado a ar - AIS)
Classe de Tensão: 17,5 kV
Tensão de Serviço: 13,8 kV
Nível de Impulso: 95 kV
Corrente Nominal: 630 A
Corrente Térmica/Dinâmica: 16 kA / 41,6 kA
Número de Fases: 3
Circuito Auxiliar: 220 Vca
Grau de Proteção: IP3X
Peso Bruto: 330 kg
Ano de Fabricação: 2015

Segurança
Alta Tensão: 13,8 kV
Baixa Tensão: 380/220 V

Equipamento sinalizado conforme normas técnicas, com proteções e avisos de risco.n moderno e alta durabilidade.
