Transmissor de Pressão Diferencial Smar LD301-D3 | HART 4-20mA | Range 0-1000 inH2O | 316L SST

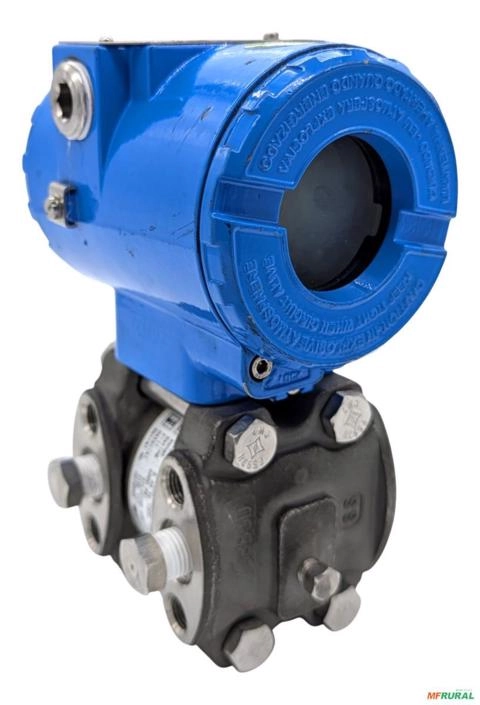

O Smar LD301-D3 é um transmissor de pressão diferencial inteligente de alta performance, projetado para as aplicações industriais mais exigentes. Equipado com a renomada tecnologia de sensor capacitivo da Smar, este dispositivo oferece precisão superior, robustez e uma estabilidade incomparável a longo prazo, garantindo a confiabilidade do seu processo produtivo.

Ideal para medições críticas de vazão, nível e pressão diferencial, o LD301 utiliza o protocolo de comunicação HART® sobreposto ao sinal de 4-20 mA, permitindo configuração remota, diagnósticos avançados e fácil integração com sistemas de controle existentes. Sua construção robusta com diafragmas em Aço Inox 316L e preenchimento em Óleo de Silicone assegura resistência contra corrosão e durabilidade em ambientes severos.

Com uma rangeabilidade de 120:1, o modelo D3 oferece flexibilidade excepcional, cobrindo uma ampla faixa de medição (de 8,33 a 1000 inH2O), reduzindo a necessidade de múltiplos instrumentos em estoque. Escolha o LD301 para reduzir custos de manutenção e aumentar a segurança operacional da sua planta.

Características Técnicas

•


  Fabricante/Modelo: Smar LD301-D3 (Série LD300).





•


  Tipo de Medição: Pressão Diferencial.





•


  Sensor: Célula Capacitiva Digital (leitura direta de capacitância).





•


  Protocolo de Comunicação: HART® com saída analógica de 4-20 mA (2 fios).





•


  Faixa de Medição (Range D3):






  •


    Limites de Faixa (URL): -250 a 250 kPa (aprox. -1000 a 1000 inH2O).





  •


    Span Mínimo: 2,08 kPa (aprox. 8,33 inH2O).









•


  Pressão Estática Máxima: 2300 PSI (160 bar).





•


  Sobrepressão: Suporta até 2300 PSI (160 bar) sem danos.





•


  Materiais (Partes Molhadas):






  •


    Diafragmas Isoladores: Aço Inox 316L (316L SST).





  •


    Fluido de Enchimento: Óleo de Silicone.









•


  Conexões:






  •


    Elétrica: 1/2" NPT.





  •


    Ao Processo: 1/4" - 18 NPT.









•


  Exatidão: ± 0,075% (Padrão) ou ± 0,04% (Alta Performance).





•


  Estabilidade: ± 0,15% do URL por longos períodos (garantia de estabilidade estendida).





•


  Tempo de Resposta: 100 ms.




Aplicações Típicas e Exemplos

O transmissor LD301-D3 é versátil e atende a diversas necessidades industriais:

•


  Medição de Vazão (Flow): Usado com placas de orifício ou tubos Venturi.






  •


    Exemplo:

    Monitoramento de vazão de vapor em linhas de distribuição de utilidades, garantindo o balanço energético da planta.








•


  Medição de Nível (Level): Em tanques pressurizados.






  •


    Exemplo:

    Controle de nível em vasos separadores de óleo e gás ou no tubulão de caldeiras, compensando a pressão interna do vaso.








•


  Monitoramento de Filtros: Medição de diferencial de pressão.






  •


    Exemplo:

    Instalação entre a entrada e saída de grandes filtros de mangas ou filtros de processo para indicar saturação e disparar ciclos de limpeza ou troca.







Tabela Datasheet Resumida
