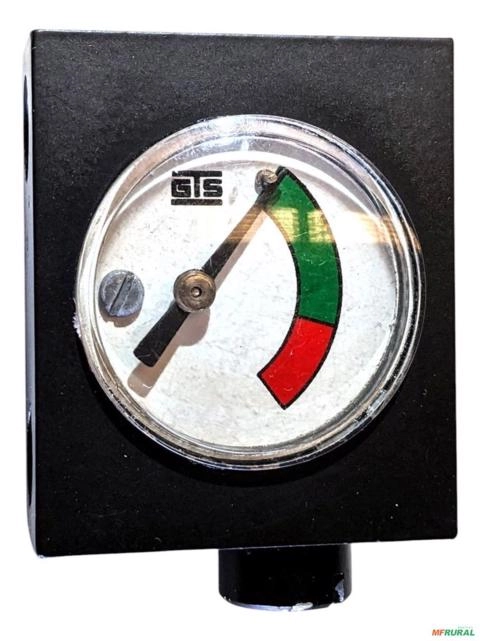

Manômetro diferencial pressão magnético 1/4 GTS

Os Manômetros Diferenciais Magnéticos MICRO são projetados para medir a diferença de pressão entre dois pontos (Alta e Baixa) em um sistema onde a pressão estática é muito alta.

PRINCÍPIOS DE FUNCIONAMENTO: As pressões alta e baixa são separadas por um conjunto de sensores composto por um ímã, um pistão, uma vedação de Teflon e uma mola estabilizadora. A diferença de pressão faz com que o conjunto do sensor se mova proporcionalmente à variação, contra uma mola estabilizadora. Um ímã rotativo, localizado em uma cavidade separada do corpo e isolado das pressões atuantes, é girado por acoplamento magnético de acordo com o movimento linear do conjunto do sensor. Um ponteiro acoplado ao ímã rotativo indica a pressão diferencial no mostrador.

Dimensão: 60 x 50 x 25 mm
