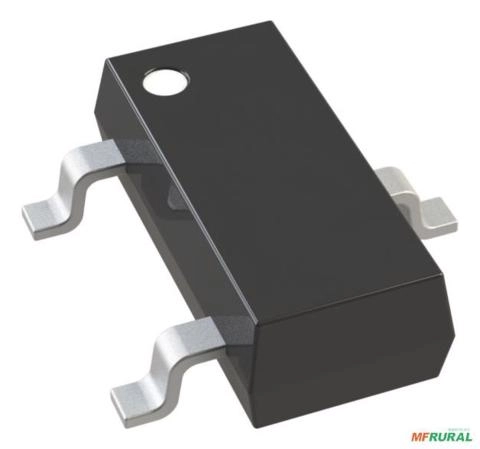

25x Pdtc114tt Nexperia - Transistor Smd C/ Resistor - Sot-23

25x Pdtc114tt Nexperia - Transistor Smd C/ Resistor - Sot-23

EMITIMOS NF DO PRODUTO

Geral:
Fabricante: Nexperia
Número da peça do fabricante: PDTC114TT,215
Descrição: Transistor Digital (Digital Transistor) - Um transistor bipolar (BJT) com resistores integrados na base e, em alguns casos, também no emissor. Esses resistores simplificam o projeto do circuito, reduzem o número de componentes externos e melhoram a estabilidade.
Tipo: NPN, resistor-equipped (equipado com resistores)
Características e Especificações Chave:
Configuração: Single (único transistor por encapsulamento)
Polaridade do Transistor: NPN
Resistor de Entrada Típico (R1): 10 kOhms (kilo Ohms) - Resistor conectado entre a base e o terminal de entrada.
Resistor de Saída (R2): Open (Aberto) - Indica que não há resistor conectado entre a base e o emissor.
Tensão Coletor-Emissor Máxima (VCEO): 50 V (Volts)
Corrente Contínua do Coletor: 100 mA (miliamperes)
Corrente de Pico DC do Coletor: 100 mA (miliamperes)
Temperatura Mínima de Operação: -65 °C (Graus Celsius)
Temperatura Máxima de Operação: +150 °C (Graus Celsius)
Estilo de Montagem: SMD/SMT (Surface Mount Device/Technology) - Para montagem na superfície da placa.
Encapsulamento: SOT-23-3 (Small Outline Transistor, 3 pinos) - Um encapsulamento pequeno e comum para transistores SMD.
Altura: 1 mm
Comprimento: 3 mm
Largura: 1.4 mm
Peso Unitário: 8 mg (miligramas)

Como Funciona:
Resistor de Entrada: O resistor de entrada (R1 = 10 kOhms) limita a corrente que entra na base do transistor. Isso simplifica o projeto do circuito, pois você não precisa adicionar um resistor externo para limitar a corrente da base.
Polarização: Ao aplicar uma tensão na entrada, a corrente flui através do resistor de entrada para a base do transistor.
Chaveamento: Quando a tensão na base atinge um determinado nível (tensão de ativação), o transistor é ativado, permitindo que a corrente flua entre o coletor e o emissor.
R2 Aberto: A ausência de um resistor entre a base e o emissor (R2 = aberto) significa que a tensão de base precisa ser aplicada externamente.

Aplicações Típicas:
Chaveamento de Carga: Controlar o fluxo de corrente para uma carga (LEDs, relés, etc.).
Inversores Lógicos: Implementar funções lógicas simples.
Drivers de Nível: Adaptar níveis de tensão entre diferentes circuitos.
Substituição de Transistores Discretos: Simplificar o projeto, economizar espaço na placa e reduzir o número de componentes.

Benefícios:
Projeto simplificado: Reduz o número de componentes externos necessários.
Economia de espaço: O encapsulamento SOT-23-3 é pequeno e economiza espaço na placa.
Melhor desempenho: Os resistores integrados podem melhorar a estabilidade e o desempenho do circuito.
