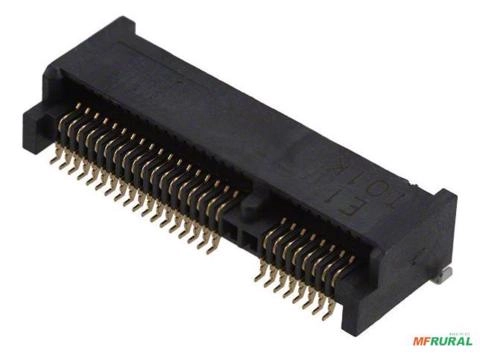

Mm60 Conector Pci Express Mini Card 52 Pinos Jae - Cor: Preto

Mm60 Conector Pci Express Mini Card 52 Pinos Jae - Cor: Preto

O MM60-52B1-B1-R850 é um conector da série MM60 da JAE Electronics. Trata-se de um conector de módulo (soquete) projetado para ser compatível com as especificações da PCI-SIG para PCI Express Mini Card e para cartões e módulos PCI Express utilizados em transmissões USB.

Características Principais:
Contact Spacing: 0.8mm (.031 polegadas)

Number of Contacts: 52 posições

Contact Resistance: 55mohm máximo (inicial)

Dielectric Withstanding Voltage: AC 300Vr.m.s (por minuto)

Operating Temperature: -40°C to +80°C

Rated Current: 0.5A por pino

Lifetime: 50 inserções

Insertion Loss: -1dB min.(1.25Ghz max.)

Return Loss:-12dBmax.(1.3GHz max.)
-7dBmax.(2Ghz max.)
-4dB(3.75GHz max.)

Cross Talk (Near End): -32dB max.(1.25Ghz max.)
-26dBmax.(3.75Ghz max.)

Designação:
MM60: Indica a série do conector (PCI Express Mini Card)

52: Número de contatos (52 posições)

B1: Tipo de Chave

B1: Aplicação: Conector de altura Mod Code B = HO39

R850: 850pcs,Embossed Tape

Recursos:
Compatível com o padrão PCI-SIG para PCI Express Mini-Card e cartões PCI Express e módulos para transmissões USB.

Disponível com trava de montagem para conexão completa entre o conector e o módulo.

A trava tem uma porção de operação em ambas as extremidades para ejeção do módulo.

Módulo disponível com duas alturas de montagem.

Conector e trava adequados para montagem automatizada.

Embalagem em fita e carretel em relevo.

Materiais e Acabamentos:
Conectores

Contact: Liga de Cobre/ Área de contato: folheado a ouro sobre níquel / Área terminal: flash dourado sobre níquel

Insulator: Material resistente ao calor (UL94V-0)

Hold Down: Liga de Cobre/ Estanhado

Trava

Contact: Aço Inoxidável/ Estanhado

Insulator: Material resistente ao calor (UL94V-0)

Aplicações Comuns:

Projetado para PCI Express Mini Card e PCI Express.

Em resumo:
Este é um conector especializado de alta qualidade para uma conexão padronizada PCI Express Mini Card para transmissões USB e PCI Express. Suas características são apropriadas para os requisitos robustos do PCI Express Mini Card.
