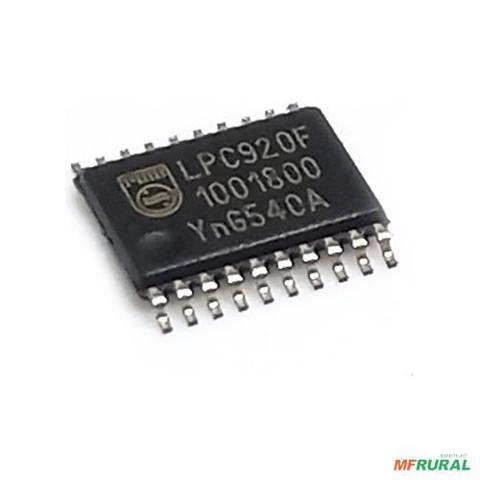

Circuito Integrado Lpc920f Sop20

Circuito Integrado Lpc920f Sop20

EMITIMOS NOTA FISCAL DO PRODUTO

Os P89LPC920/921/922 são microcontroladores de chip único projetados para aplicações que exigem soluções de alta integração e baixo custo em uma ampla gama de requisitos de desempenho. O P89LPC920/921/922 é baseado em uma arquitetura de processador de alto desempenho que executa instruções em dois a quatro clocks, seis vezes a taxa dos dispositivos 80C51 padrão. Muitas funções de nível de sistema foram incorporadas ao P89LPC920/921/922 para reduzir a contagem de componentes, o espaço da placa e o custo do sistema.

Memória de código Flash de 2 kB/4 kB/8 kB com setores apagáveis de 1 kB, tamanho de página apagável de 64 bytes e apagamento de byte único.
Memória de dados RAM de 256 bytes.
Dois contadores/temporizadores de 16 bits. Cada temporizador pode ser configurado para alternar uma saída de porta no estouro do temporizador ou para se tornar uma saída PWM.
Relógio em tempo real que também pode ser usado como timer do sistema.
Dois comparadores analógicos com entradas selecionáveis e fonte de referência.
UART aprimorado com gerador de taxa de transmissão fracionada, detecção de interrupção, detecção de erro de enquadramento, detecção automática de endereço e recursos versáteis de interrupção.
Porta de comunicação de barramento I2C com largura de byte de 400 kHz. Oscilador on-chip configurável com faixa de frequência e opções de oscilador RC
(selecionado pelos bits de configuração Flash programados pelo usuário). A opção do oscilador RC permite a operação sem componentes externos do oscilador. As opções do oscilador suportam frequências de 20 kHz até a frequência operacional máxima de 12 MHz. A opção do oscilador RC é selecionável e ajustável.
Faixa de operação VDD de 2,4 V a 3,6 V. Os pinos de E/S são tolerantes a 5 V (podem ser puxados para cima ou direcionados para 5,5 V).
Mínimo de 15 pinos de E/S. Até 18 pinos de I/O usando o oscilador on-chip e opções de reset.
