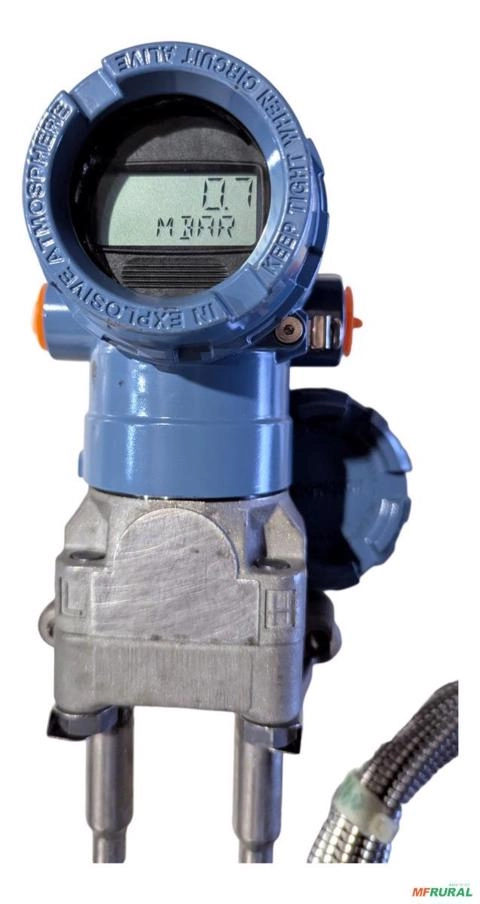

Transmissor de Pressão Diferencial Rosemount 2051CD (Faixa 2) 4-20mA HART - Com Display e Suporte | Emerson - Voltagem: 10.5 - 42.4 VDC

Transmissor de Pressão Diferencial Rosemount 2051CD (Faixa 2) 4-20mA HART - Com Display e Suporte | Emerson - Voltagem: 10.5 - 42.4 VDC

Transmissor de Pressão Diferencial Rosemount 2051CD c/ Selo Remoto 1199 (Capilar 6m) – Solução Completa para Nível e Fluidos Agressivos

O Transmissor de Pressão Diferencial Rosemount 2051CD2A22A1AS2B4E2M5D4P1Q4, em conjunto com o Sistema de Selo Remoto 1199DDB60ARCWA4D521JD, é a solução definitiva para medição de nível e pressão em processos industriais desafiadores. Fabricado pela Emerson, este conjunto combina a precisão do transmissor 2051C com a proteção robusta dos selos diafragma 1199.

Projetado para aplicações onde o fluido de processo não pode entrar em contato direto com o transmissor — seja por altas temperaturas, corrosividade ou viscosidade extrema — este sistema isola o instrumento através de selos remotos com capilares de 6 metros. Com certificação INMETRO à prova de explosão (E2) e display local (M5), é a escolha segura e confiável para tanques químicos, reatores e tubulações críticas.

Características Técnicas

1. Transmissor (Rosemount 2051CD)

•


  Modelo: 2051C (Tecnologia Coplanar™).





•


  Tipo: Diferencial (Medição de DP, Nível ou Vazão).





•


  Faixa de Pressão (Range 2): -250 a 250 inH₂O (Aprox. -623 a 623 mbar).





•


  Saída: 4-20 mA com protocolo digital HART®.





•


  Certificação (E2): INMETRO À prova de explosão (Flameproof).





•


  Display (M5): LCD Local configurável.





•


  Material: Aço Inoxidável 316L (Flanges e Diafragmas internos).





•


  Conexão ao Selo (S2): Montado com dois selos remotos (Sistema Capilar).




2. Selos Remotos (Código 1199DDB60ARCWA4D521JD)

•


  Modelo: 1199 (Sistema de Selo Diafragma).





•


  Tipo de Conexão (D): Selo Flangeado (Flush Flanged) – Ideal para não acumular produto.





•


  Tamanho e Classe: Flange 2 polegadas (DN 50), Classe 600# ANSI/ASME B16.5.





•


  Face do Flange: Ressalto (RF) com rugosidade padrão.





•


  Material do Diafragma e Flange Inferior: Aço Inox 316L soldado (Alta resistência química).





•


  Extensão: Sem extensão (Flush mount).





•


  Fluidos de Enchimento (A): Silicone 200 (Padrão: -45 a 205°C).





•


  Capilar:






  •


    Comprimento: 6 Metros (20 pés) por lado.





  •


    Diâmetro Interno: 0.03 polegadas (0.711mm) – Resposta balanceada.





  •


    Proteção: Armadura de Aço Inox (Armor Guard).








Aplicação do Produto

Este conjunto é especificamente projetado para isolar o transmissor do processo.

Por que usar este Selo Remoto?

Exemplos Práticos de Aplicação

1. Medição de Nível em Reator Químico (Tanque Fechado)

•


  Cenário: Um reator mistura produtos químicos corrosivos a 150°C sob pressão. O fluido é viscoso e entupiria tubulações finas (impulse lines).





•


  Aplicação: Os flanges de 2" (1199) são conectados diretamente nos bocais do tanque (um no fundo, outro no topo). O transmissor fica instalado em um suporte no piso, longe do calor e vibração. O sistema mede o nível diferencial com precisão, sem risco de corrosão ou entupimento.




2. Nível de Caldeira ou Desaerador (Alta Temperatura)

•


  Cenário: Monitoramento de nível em um tanque de água quente/vapor onde a temperatura direta danificaria o display LCD.





•


  Aplicação: Os capilares de 6 metros atuam como "isolantes térmicos". O selo de alta pressão (HP) vai na parte inferior e o de baixa pressão (LP) na superior. O transmissor processa a coluna hidrostática com segurança e exibe o nível para o operador local.




3. Torre de Destilação (Acesso Difícil)

•


  Cenário: As tomadas de pressão estão a 10 metros de altura, dificultando a calibração e leitura por técnicos.





•


  Aplicação: O transmissor é montado em uma passarela acessível. Os capilares longos levam os selos até os pontos de medição na torre, facilitando a manutenção e garantindo a segurança da equipe.
