5x Ci Ds2003tm - Driver Darlington 7x 50v/350ma Soic-16

5x Ci Ds2003tm - Driver Darlington 7x 50v/350ma Soic-16

EMITIMOS NF DO PRODUTO

Tipo de Componente:
Driver Darlington de Alta Corrente/Tensão. É um circuito integrado com 7 pares de transistores Darlington NPN.
Função: Amplificar a corrente de sinais de entrada para controlar cargas que exigem mais corrente e/ou tensão do que um circuito lógico padrão pode fornecer diretamente. É ideal para interligar circuitos lógicos (TTL, PMOS, CMOS) com cargas de alta potência.

Características Principais:
Número de Canais: 7 (sete) pares Darlington independentes.
Tensão de Saída: Até 50V (VCE).
Corrente de Saída: Até 350mA por canal (Ic).
Compatibilidade: Compatível com níveis lógicos TTL, PMOS e CMOS (opera diretamente com 5V).
Diodos de Supressão: Inclui diodos de supressão internos para proteção contra picos de tensão gerados por cargas indutivas (relés, solenoides, motores).
Resistores de Base: Possui resistores de base em série para cada par Darlington, simplificando a interface com circuitos lógicos.
Temperatura de Operação: -40°C a +125°C (faixa de temperatura estendida).
Encapsulamento: SOIC (Small Outline Integrated Circuit) - adequado para montagem em superfície.

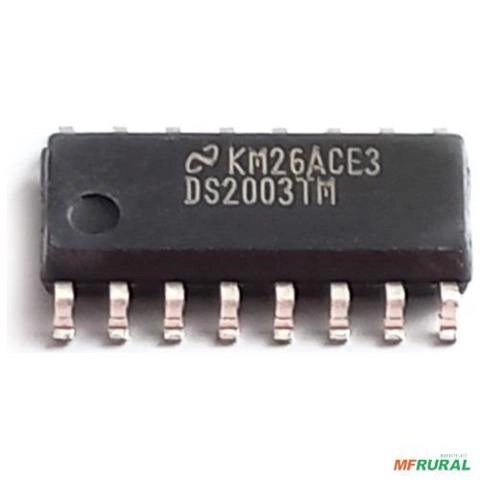

Marcação do Dispositivo: DS2003TM (é como ele é gravado no chip)
Detalhes da Sufixo /NOPB:
/NOPB: Significa que o dispositivo é "Lead-Free" (livre de chumbo) e está em conformidade com os requisitos RoHS (Restriction of Hazardous Substances). Também significa que ele é "Green" (atende aos limites de halogênio e antimônio trióxido).
Acabamento dos Terminais: CU SN (Cobre com acabamento de Estanho).
MSL (Moisture Sensitivity Level): Nível 1 - pode ser manuseado em um ambiente de produção normal, sem precauções especiais contra umidade.
MSL Peak Temp: 260C - Temperatura máxima que ele pode suportar no processo de soldagem.
Eco Plan: Green (RoHS & no Sb/Br) - Cumpre a directiva ROHS e não possui antimônio nem bromo.

Benefícios:
Facilidade de Uso: Simples de usar para acionar cargas indutivas e outras cargas que requerem alta corrente.
Confiabilidade: Diodos de supressão integrados protegem o circuito contra danos.
Flexibilidade: Compatível com diferentes níveis lógicos.
Economia de Espaço: O encapsulamento SOIC economiza espaço na placa.
Ampla Faixa de Temperatura: Pode operar em ambientes industriais e automotivos.
Conformidade Ambiental: RoHS e "Green" para atender a requisitos ambientais.

Aplicações Típicas:
Acionamento de relés, solenoides, lâmpadas e pequenos motores.
Displays (LEDs, etc.).
Interface entre circuitos lógicos e cargas de potência.

O DS2003TM/NOPB é um driver Darlington versátil e confiável, projetado para simplificar a interface entre circuitos lógicos e cargas de alta potência, com a vantagem de ser compatível com RoHS e possuir uma ampla faixa de temperatura de operação.
