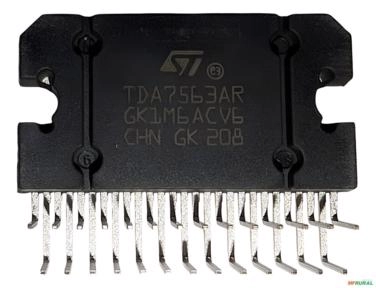

Amplificador de áudio 4 x 50W TDA7563AR

Marking: TDA7563AR

O TDA7563A é um novo amplificador de rádio automotivo do tipo Quad Bridge com tecnologia BCD nos encapsulamentos Flexiwatt27 e PowerSO36, especialmente destinado a aplicações de rádio automotivo.

Graças ao estágio de saída DMOS, o TDA7563A tem uma distorção muito baixa, permitindo um som claro e potente. Entre os recursos, seu desempenho de eficiência superior proveniente da estrutura interna exclusiva o torna o dispositivo mais adequado para simplificar o gerenciamento térmico em conjuntos de alta potência.

A potência de saída dissipada em condições médias de audição é de fato reduzida em até 50% quando comparada ao nível fornecido por soluções convencionais de classe AB.

Este dispositivo é equipado com uma matriz de diagnóstico completa que comunica o status de cada alto-falante por meio do barramento I2C.

Todos os recursos

- Tecnologia Multipower BCD
- Estágio de potência de saída MOSFET
- Saída de potência DMOS
- Nova alta eficiência (classe SB)
- Capacidade de alta potência de saída 4 x 28 W / 4 Ohm a 14,4 V, 1 kHz, 10% THD, potência máxima de 4 x 50 W
- Potência de saída máxima 4 x 72 W / 2 Ohm
- Condução de barramento I²C completo:
-- Standby
-- Soft play/mudo dianteiro/traseiro independente
-- Ganho selecionável de 26 dB /12 dB (para função de saída de linha de baixo ruído)
-- Habilitação/desabilitação de alta eficiência
-- Diagnóstico digital de barramento I²C (incluindo detecção de carga CC e CA)
- Proteção total contra falhas
- Detecção de offset CC
- Proteção de quatro curtos-circuitos independentes
- Pino detector de corte com limite selecionável (2%/10%)
- Pino standby/mudo
- Desligamento térmico linear com vários avisos térmicos
- Proteção ESD

Especificações:

Fabricante: STMicroelectronics
Categoria de produto: Amplificadores de áudio
Classe: Class-AB
Potência de saída: 72 W
THD mais ruído: 0.15 %
Caixa / Gabinete: Flexiwat27
Tensão de alimentação - Mín: 8 V
Tensão de alimentação - Máx: 18 V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 150 C
Estilo de montagem: Through Hole
Série: TDA7563A
Qualificação: AEC-Q100
Embalagem: Tube
Marca: STMicroelectronics
CMRR - Razão de rejeição do modo comum: 55 dB
Número de canais: 4 Channel
Corrente de Alimentação Operativa: 170 mA
Tensão de alimentação operacional: 8 V to 18 V
Pd - Dissipação de potência: 85 W
Produto: Audio Amplifiers
Tipo de Produto: Audio Amplifiers
PSRR - Razão de rejeição de fonte de alimentação: 70 dB
Subcategoria: Audio ICs
Tipo: 4-Channel
Peso unitário: 7.108 g
