Adaptador de Rosca Nutsteel NEAR25M02NA – Ex d / Ex e – Macho M25 para Fêmea 3/4" NPT

Conectividade segura e certificada para Áreas Classificadas com a tecnologia Nutsteel.

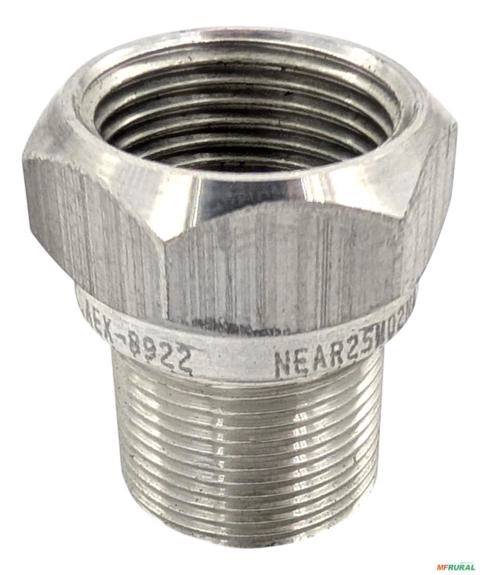

O Adaptador de Rosca NEAR25M02NA é um componente crítico de segurança desenvolvido pela Nutsteel para viabilizar a conexão entre invólucros e eletrodutos com padrões de rosca distintos. Este modelo específico converte uma entrada Métrica M25 (Macho) para receber uma conexão 3/4" (Fêmea), tipicamente NPT.

Fabricado em liga especial de alumínio de alta resistência mecânica e à corrosão, este adaptador possui certificação para uso em atmosferas explosivas (Ex d e Ex e), atendendo rigorosamente às normas NBR IEC para zonas de gás e poeira combustível.

Características Técnicas (Ficha de Dados)

Os dados abaixo correspondem especificamente ao código NEAR25M02NA:

•


  Fabricante: Nutsteel.





•


  Código do Produto: NEAR25M02NA.





•


  Tipo de Conexão: Adaptador Redutor (Macho x Fêmea).





•


  Rosca Macho (Externa): M25 x 1,5.





•


  Rosca Fêmea (Interna): 3/4" (Padrão NPT).





•


  Material: Liga especial de alumínio de alta resistência mecânica e à corrosão.





•


  Dimensões Físicas:






  •


    Sextavado (A): 31,80 mm.





  •


    Comprimento Total (B): 40,00 mm.









•


  Grau de Proteção: IP66 (Totalmente protegido contra poeira e jatos potentes de água).





•


  Certificação Ex (Áreas Classificadas):






  •


    Ex d (À prova de explosão).





  •


    Ex e (Segurança aumentada).





  •


    Ex t (Proteção contra poeira - invólucro).









•


  Abrangência de Zonas: Zonas 1 e 2 (Gases) / Zonas 21 e 22 (Poeiras).





•


  Grupos: IIA, IIB e IIC.





•


  Normas Atendidas: NBR IEC 60079-0, NBR IEC 60079-1, IEC 60079-7, NBR IEC 60529, NBR IEC 61241-1.




Dica de Instalação: Para evitar o engastamento (travamento) das roscas, o fabricante recomenda a utilização do composto antióxido THREADSTEEL®. Além disso, ao utilizar roscas BSP, Métrica ou PG, é recomendável o uso de anel de vedação para assegurar a manutenção do grau de proteção do invólucro.

Aplicação e Utilidade

O NEAR25M02NA é essencial para a compatibilização de infraestruturas elétricas em ambientes industriais severos.

Principais Funções:

Exemplos Práticos de Aplicação

1. Painéis de Automação em Refinarias (Óleo e Gás)

•


  Cenário: Um painel de controle à prova de explosão possui entradas roscadas originais de fábrica no tamanho M25. No entanto, o projeto de tubulação da planta utiliza eletrodutos rígidos de 3/4" NPT.





•


  Solução: O adaptador é rosqueado na entrada do painel (lado macho M25), fornecendo uma rosca interna de 3/4" para acoplar o eletroduto, mantendo a certificação Ex d do conjunto.




2. Instrumentação em Silos Agrícolas (Zona 21/22)

•


  Cenário: Sensores de nível para silos de grãos (poeira combustível) possuem corpo com rosca M25, mas precisam ser conectados a eletrodutos flexíveis de 3/4" para proteção da cablagem.





•


  Solução: O uso do adaptador NEAR25M02NA garante a vedação mecânica robusta necessária para impedir a entrada de poeira fina, preservando a classificação da zona.




3. Retrofit e Manutenção Industrial

•


  Cenário: Substituição de uma luminária antiga por um modelo LED moderno importado com entrada M25, em uma instalação existente onde a tubulação é de 3/4".





•


  Solução: Instalação rápida do adaptador na luminária, permitindo o reaproveitamento da infraestrutura elétrica existente sem necessidade de cortes ou soldas a frio.
