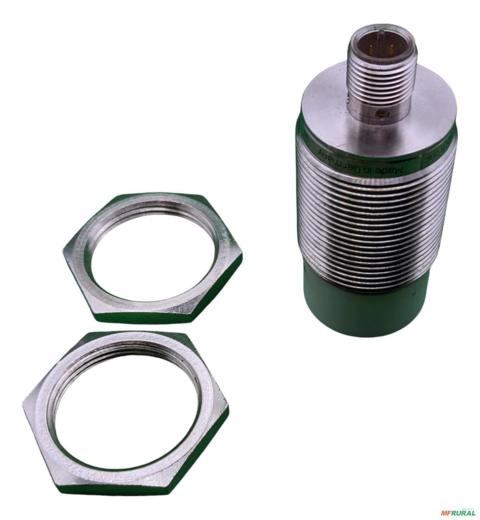

Sensor Indutivo M30 Pnp Na 10-30vdc Iic219

Sensor Indutivo M30 Pnp Na 10-30vdc Iic219

Sensor indutivo
IIC219
IIK3022-BPKG/K1/V4A/US-104

Sensor Indutivo M30 PNP NA 10-30Vdc IIC219

- Resistente a óleos e fluidos refrigerantes
- Resistência aos campos eletromagnéticos
- Indicação bem visível do estado de comutação
- Fator de correção 1: Mesma distância de comutação para todos os metais
- Frequência de comutação muito alta

Características do produto
Função elétrica: PNP
Saída: normalmente aberto
Alcance de detecção [mm]: 22
Invólucro: forma construtiva de roscas
Dimensões [mm]: M30 x 1,5 / L = 65

Área de aplicação
Característica especial: Contatos banhados a ouro; Fator de correção = 1; resistência aos campos eletromagnéticos
Aplicação: Aplicação em máquinas de ferramentas, refrigerantes e lubrificantes
Resistência aos campos eletromagnéticos: sim
Máx. imunidade a campo eletromagnético [mT]: 300

Dados elétricos
Tensão de operação [V]: 10...30 DC
Consumo de corrente [mA]: < 15
Classe de proteção: II
Proteção contra inversão de polaridade: sim

Saídas
Função elétrica: PNP
Saída: normalmente aberto
Queda de tensão máx. da saída de comutação DC [V]: 2,5
Intensidade de corrente máxima constante da saída de comutação DC [mA]: 100
Frequência de comutação DC [Hz]: 2000
Proteção contra curto-circuitos: sim
Proteção contra sobrecarga: sim

Faixa de registro
Alcance de detecção [mm]: 22
Distância real de comutação Sr [mm]: 22 ± 10 %
Distância de trabalho [mm]: 0...17,82

Precisão / desvios
Fator de correção: aço: 1 / aço inoxidável: 1 / latão: 1 / alumínio: 1 / cobre: 1
Histerese [% de Sr]: 1...15
Variação no ponto de comutação [% de Sr]: -10...10
Fator de correção = 1: sim

Condições ambientais
Temperatura ambiente [°C]: -25...70
Proteção: IP 68; ("Coolant")

Dados mecânicos
Peso [g]: 86,4
Invólucro: forma construtiva de roscas
Montagem: não embutido
Dimensões [mm]: M30 x 1,5 / L = 65
Designação da rosca: M30 x 1,5
Materiais: 1.4404 (aço inoxidável / 316L); face ativa: LCP natural; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco
