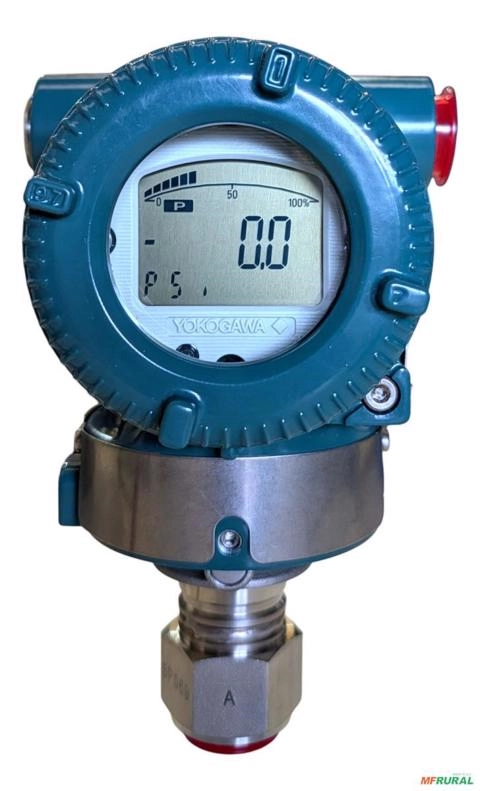

Transmissor de Pressão Manométrica Yokogawa EJA530E - Alta Precisão, Diafragma Hastelloy & HART (Range 0-2 MPa) - Voltagem: 105 a 42 V CC

Transmissor de Pressão Manométrica Yokogawa EJA530E - Alta Precisão, Diafragma Hastelloy & HART (Range 0-2 MPa)

Otimize seu processo com o Transmissor de Pressão Yokogawa EJA530E. Equipado com sensor de silício ressonante para estabilidade superior e resposta rápida (90ms). Ideal para líquidos, gases e vapor até 2 MPa. Inclui diafragma em Hastelloy C-276, display digital configurável e certificação ATEX para áreas classificadas.

Características Técnicas do Produto

Com base no código do modelo EJA530E-JBS4N-01CEL/KU22+DOCTC, as especificações técnicas detalhadas são:

Característica	Detalhe da Especificação	Código
Modelo	EJA530E: Transmissor de Pressão Manométrica (Gauge)	EJA530E
Sinal de Saída	4 a 20 mA DC com comunicação digital (Protocolo HART 5/7 selecionável)	-J
Span de Medição	Cápsula B: 0.02 a 2 MPa (2.9 a 290 psi)	B
Materiais (Partes Molhadas)	Conector de processo: Aço Inox 316L Diafragma: Hastelloy C-276 (Alta resistência à corrosão) Outros: Aço Inox 316L	S
Conexão ao Processo	Rosca 1/2 NPT Fêmea	4
Carcaça do Amplificador	Liga de alumínio fundido	1
Conexão Elétrica	Rosca 1/2 NPT Fêmea (2 conexões), inclui 1 plugue cego em Aço Inox 316	C
Indicador Integral	Indicador digital (LCD) com botão de ajuste de range (Push Button)	E
Suporte de Montagem	Suporte para montagem em tubo de 2 polegadas, Aço Inox 316	L
Certificação (Opcional)	ATEX Múltiplas proteções (Combinação de À prova de chama e Segurança Intrínseca)	/KU22
Documentação	Pacote de documentação técnica/certificados (conforme indicado por +DOCTC)	+DOCTC

Descrição e Diferenciais

O EJA530E pertence à linha de alta performance DPharp EJA-E da Yokogawa. O seu grande diferencial é o Sensor de Silício Ressonante, uma tecnologia que oferece benefícios diretos sobre sensores piezoresistivos comuns:

Estabilidade a Longo Prazo: O sensor minimiza a necessidade de recalibração frequente, com estabilidade especificada de ±0.1% do URL por 10 anos.

Precisão: Precisão de referência de ±0.055% do Span para a cápsula B.

Diagnósticos Avançados: O transmissor monitora não apenas a pressão, mas também a integridade do circuito (loop) e temperatura da cápsula.

Segurança: Certificação SIL 2 como padrão (para configurações padrão), garantindo confiabilidade em sistemas instrumentados de segurança.

Robustez: A combinação de corpo em alumínio e diafragma em Hastelloy C-276 permite operação em ambientes industriais severos e fluidos agressivos.

Aplicações e Exemplos

O EJA530E é versátil, sendo utilizado para medir pressão de líquidos, gases e vapor em indústrias de Óleo e Gás, Química, Papel e Celulose, e Geração de Energia.

Exemplos Práticos de Instalação:

Controle de Pressão em Linhas de Vapor (até 20 bar/290 psi):

Aplicação:
Monitoramento da pressão de vapor saturado em linhas de distribuição secundária.

Benefício:
O sensor ressonante resiste bem às variações térmicas e o diafragma de Hastelloy oferece proteção extra contra condensados agressivos. A resposta rápida (90 ms) ajuda no controle preciso de válvulas redutoras.

Monitoramento de Descarga de Bombas (Líquidos Corrosivos):

Aplicação:
Medição da pressão de saída de uma bomba transferindo produtos químicos compatíveis com Hastelloy C-276.

Benefício:
Garante que a bomba opere na curva ideal e protege contra sobrepressão ou cavitação. O código
/KU22
permite a instalação segura caso a área seja classificada como explosiva (ATEX).

Medição de Nível Hidrostático em Tanques Abertos:

Aplicação:
Instalação na base de um tanque de armazenamento de água ou óleo.

Benefício:
O transmissor mede a pressão exercida pela coluna de líquido. Com a calibração do Span (neste modelo, ajustável até 2 MPa), é possível medir níveis em tanques muito altos (aprox. até 200 metros de coluna d'água, embora tipicamente usado para faixas menores com alta precisão).

Sistemas de Ar Comprimido e Gases Industriais:

Aplicação:
Monitoramento da pressão em redes de ar de instrumentos ou nitrogênio.

Benefício:
O indicador digital local facilita a verificação em campo pelos operadores, enquanto o sinal 4-20mA HART envia os dados para o sistema de supervisão (DCS/PLC).
