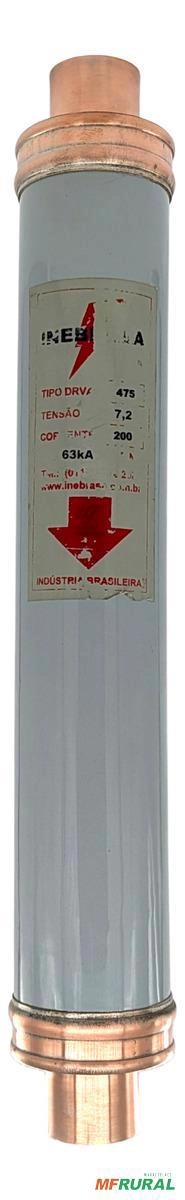

Fusível Limitador HH Inebrasa 7,2kV 200A - Modelo DRVAL (475mm) - Padrão DIN 43625 - Alta Capacidade de Ruptura

O Fusível Limitador de Corrente HH Modelo DRVAL da Inebrasa é a solução definitiva para proteção de média tensão em sistemas elétricos industriais e de distribuição. Projetado sob rigorosas normas internacionais (IEC 60282-1 e DIN 43625), este dispositivo oferece segurança robusta contra curtos-circuitos e sobrecargas severas.

Fabricado com corpo em porcelana vitrificada de alta resistência térmica e mecânica, o modelo DRVAL garante durabilidade superior mesmo em ambientes agressivos. Seu elemento de fusão em prata com pureza de 99,99% assegura precisão na atuação e baixa perda de energia, enquanto a areia de sílica controlada atua como um eficiente meio de extinção do arco elétrico.

Este modelo específico (tamanho 475mm) é ideal para quem busca alta confiabilidade na proteção de transformadores e redes de até 7,2kV, contando com sistema de pino percursor (striker-pin) para indicação visual de queima ou acionamento remoto de seccionadoras.

Especificações Técnicas

•


  Fabricante: Inebrasa





•


  Modelo: DRVAL (Tipo HH)





•


  Tensão Nominal: 7,2 kV





•


  Corrente Nominal: 200 A (Faixa do corpo atende até 500A)





•


  Capacidade de Ruptura: 63 kA (Elevada capacidade)





•


  Dimensões:






  •


    C (Comprimento do Corpo): 475 mm





  •


    T (Comprimento Total): 508 mm





  •


    D (Diâmetro do Corpo): 85 mm (Para altas correntes)





  •


    Norma: DIN 43625 (Contato padrão 45mm)








Aplicações: Lista, Descrição e Exemplos

O fusível DRVAL foi desenvolvido para atenuar esforços térmicos e dinâmicos em curtos-circuitos, permitindo o uso de equipamentos mais compactos a jusante.

1. Proteção de Transformadores de Distribuição

•


  Descrição: Atua como a proteção primária contra falhas internas ou externas que poderiam destruir o transformador.





•


  Exemplo Prático: Instalação em cabines primárias de shoppings ou hospitais, protegendo o transformador de entrada de 13.8kV/7.2kV contra surtos que viriam da rede da concessionária.




2. Proteção de Motores de Média Tensão

•


  Descrição: Protege o circuito de alimentação de grandes motores industriais contra curtos-circuitos, onde disjuntores comuns podem não ter velocidade suficiente.





•


  Exemplo Prático: Uso em painéis de comando de bombas de captação de água em estações de tratamento (ETA), garantindo que um travamento do motor não cause incêndio nos cabos.




3. Proteção de Bancos de Capacitores

•


  Descrição: Evita que a falha de uma célula capacitiva gere uma explosão em cadeia no banco de correção de fator de potência.





•


  Exemplo Prático: Indústrias siderúrgicas que utilizam grandes bancos de capacitores para compensar a energia reativa de fornos elétricos.




4. Redes de Distribuição e Cabos

•


  Descrição: Seccionamento e proteção de ramais subterrâneos ou aéreos.





•


  Exemplo Prático: Proteção de ramais de alimentação em condomínios industriais, isolando apenas o galpão defeituoso sem derrubar a energia de todo o complexo.
