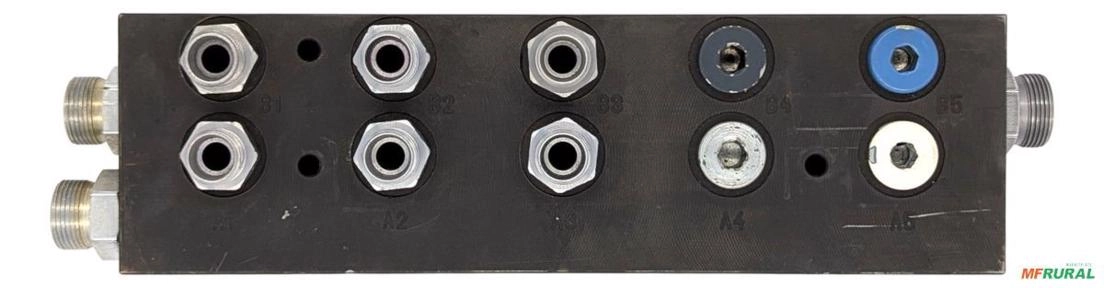

Bloco Manifold Hidráulico 5 Estações CETOP 3 TN6 NG6 - Aço Carbono com Roscas 1/2" e 3/8" BSP - Configuração Híbrida com Niples e Tampões

Maximize a eficiência do seu sistema hidráulico com o nosso Bloco Manifold de 5 Estações. Projetado para aplicações industriais robustas, este componente é fabricado em Aço Carbono de alta resistência, garantindo durabilidade extrema mesmo sob altas pressões.

Esta peça destaca-se pela sua versatilidade imediata: já vem configurada com adaptadores (niples) nas três primeiras estações, pronta para conexão, enquanto as duas últimas estações permanecem tamponadas para uso futuro ou expansão do sistema. Compatível com válvulas direcionais padrão ISO 4401-03 (CETOP 3 / TN6 / NG6), é a solução ideal para centralizar e organizar o circuito hidráulico de máquinas e equipamentos.

Benefícios do Produto:

•


  Organização e Limpeza: Elimina o excesso de tubulações e conexões, reduzindo pontos de vazamento.





•


  Versatilidade de Instalação: Configuração mista que permite uso imediato de 3 atuadores, mantendo 2 posições de reserva.





•


  Durabilidade Superior: Construção sólida em aço carbono com acabamento protetor.





•


  Manutenção Simplificada: Facilita a troca de válvulas e inspeção do sistema.




Características Técnicas:

•


  Tipo de Componente: Bloco Manifold (Placa Base Múltipla).





•


  Padrão de Interface de Montagem: CETOP 3 / TN6 / NG6 (Conforme norma ISO 4401-03).





•


  Número de Estações: 5 Posições.





•


  Material: Aço Carbono.





•


  Roscas dos Pórticos de Pressão e Tanque (P e T): 1/2" BSP.





•


  Roscas dos Pórticos de Utilização (A e B): 3/8" BSP.





•


  Dimensões Totais:






  •


    Comprimento: 285 mm





  •


    Largura: 85 mm





  •


    Altura: 65 mm









•


  Configuração Atual:






  •


    Estações 1, 2 e 3: Montadas com niples duplos de aço.





  •


    Estações 4 e 5: Fechadas com tampões de aço e vedação.





  •


    Observação: As configurações podem ser alteradas pelo usuário conforme necessidade.








Compatibilidade: Este bloco é universalmente compatível com válvulas hidráulicas de controle direcional de qualquer fabricante que siga a norma CETOP 3 (Tamanho 6), incluindo marcas como Bosch Rexroth, Parker, Vickers, Atos, Yuken, entre outras.

Aplicação do Produto: Ideal para a construção de Unidades Hidráulicas (UHs) compactas.

•


  Exemplos de uso:






  •


    Prensas hidráulicas de pequeno e médio porte.





  •


    Máquinas-ferramenta e centros de usinagem.





  •


    Sistemas de fixação hidráulica.





  •


    Máquinas de injeção plástica.





  •


    Equipamentos móbeis e agrícolas que utilizam válvulas elétricas TN6.








Conteúdo da Embalagem:

•


  01 Bloco Manifold de 5 Estações em Aço Carbono.





•


  06 Adaptadores (Niples) já instalados (Estações 1 a 3).





•


  04 Tampões de aço com vedação já instalados (Estações 4 e 5).




Perguntas Frequentes (FAQ):

1. Qual é a pressão máxima de trabalho?

R: Por ser fabricado em aço carbono, este bloco suporta pressões elevadas, tipicamente compatíveis com sistemas de até 315 bar (consulte as especificações das suas válvulas).

2. Posso retirar os tampões e usar as 5 estações?

R: Sim, o bloco possui 5 estações funcionais. Basta remover os tampões e instalar as conexões desejadas.
