Sistema de Teste Hidrostático e Estanqueidade para Cilindros Hidráulicos

Descrição Geral

A Bancada de Testes de Cilindros Hidráulicos foi desenvolvida para realização de ensaios após os processos de montagem e manutenção.

A unidade possui capacidade de pressão de até 350 bar, vazão de até 20 L/min, reservatório de 600 litros, sistema de filtragem e circuito hidráulico dedicado aos ensaios.

Integrado à bancada, o Módulo de Automação, Monitoramento e Relatório de Ensaios permite programar os procedimentos de teste através da IHM, executar ciclos programados, monitorar eletronicamente os parâmetros e registrar os dados obtidos durante o ensaio.

Nos testes de estanqueidade, o monitoramento eletrônico permite acompanhar e registrar o comportamento da pressão ao longo do tempo, reduzindo a dependência exclusiva da interpretação visual dos manômetros pelo operador.

Ao término do procedimento, o sistema permite gerar o Relatório de Ensaio, criando uma evidência técnica do teste realizado e proporcionando maior controle, repetibilidade e rastreabilidade ao processo.

Aplicações de Análise e Tipos de Teste

Testes Realizados: Testes hidrostáticos e de estanqueidade.

Emissão de relatorio conforme norma ABNT NBR ISO 10100

Especificações Técnicas

Ensaios hidráulicos: sistema desenvolvido para testes de estanqueidade, hidrostáticos, dinâmicos e ciclos programados, conforme procedimento definido para cada aplicação.
Sistema eletrônico de automação: responsável pelo controle e gerenciamento do procedimento de teste, permitindo estabelecer sequências e parâmetros conforme os critérios definidos para cada aplicação.
Interface IHM – Interface Homem-Máquina: centraliza as funções de operação, programação e acompanhamento dos parâmetros do ensaio.
Programação dos ensaios: permite configurar sequências e parâmetros de acordo com o procedimento estabelecido para cada aplicação.
Monitoramento eletrônico de pressão: sistema de aquisição destinado ao acompanhamento e registro da pressão durante o ensaio.
Teste de Estanqueidade: pressurização do cilindro com monitoramento de seu comportamento durante o período estabelecido no procedimento.
Teste Hidrostático: aplicação controlada de pressão dentro da capacidade especificada da bancada e conforme procedimento programado.
Ciclagem Programada: programação de sequências de avanço e recuo do cilindro conforme quantidade de ciclos e parâmetros estabelecidos para o ensaio.
Registro e Rastreabilidade do Ensaio: armazenamento dos parâmetros monitorados durante o procedimento, criando um histórico eletrônico do teste realizado.
Relatório de Ensaio: geração de documento contendo, conforme configuração do sistema, identificação do ensaio, parâmetros programados, pressão aplicada, tempo de ensaio, registros de pressão, gráfico Pressão x Tempo, dados comparativos, resultado registrado e informações de rastreabilidade.
ABNT NBR ISO 10100: sistema de automação e aquisição de dados concebido considerando os requisitos aplicáveis aos procedimentos de ensaio previstos na norma.

Sistema de Leitura e Instrumentação:

Sistema de leitura composto por dois manômetros analógicos conectados aos dois canais do olhal do cilindro para monitoramento em tempo real.

Detecção instantânea de qualquer fuga de pressão entre câmaras.

Filtragem e Reciclagem de Fluido: Sistema de filtragem integrado para retorno e purificação do óleo ao reservatório.

Recursos de Automação e Conectividade:

Exportação de relatórios de teste conforme normas vigentes.

Acompanhamento de testes online via rede local ou dispositivo móvel (celular).

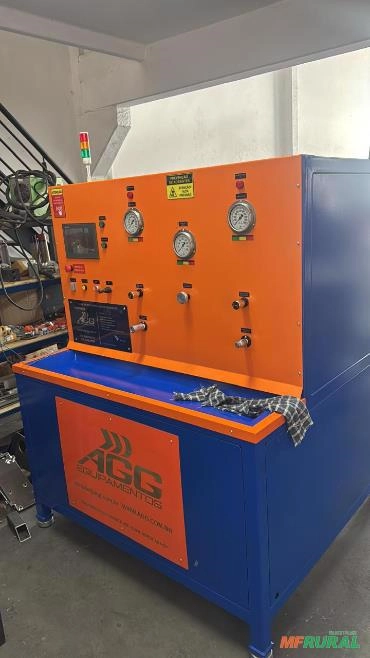

Visualização e Controle: Painel industrial equipado com tela IHM, manômetros, seletores de controle e torre de sinalização luminosa/sonora.
